Заточка и доводка режущего инструмента

В процессе резания металлов срезаемая стружка перемещается по передней поверхности инструмента, а поверхность заготовки (поверхность резания) перемещается относительно задней поверхности инструмента, благодаря чему материал инструмента изнашивается. Износу подвергаются все контактные поверхности режущей части инструмента, однако величина износа в различных точках отличается друг от друга. Точки на контактных площадках, которые находятся под большими нагрузками и более высокими температурами, будут изнашиваться быстрее. При внешнем осмотре многих инструментов можно установить, что в одних случаях основной износ наблюдается только по задней поверхности, в других — только по передней поверхности, а в третьих — одновременно и по задней и по передней поверхностям.

Помимо образования площадок износа наблюдаются разрушения инструмента в виде местного выкрашивания режущей кромки.

Одним из распространенных видов износа является абразивный износ, при котором разрушение материала осуществляется путем срезания и царапания твердыми и высокопрочными (по сравнению с разрушаемым материалом) частицами.

Молекулярное взаимодействие контактируемых поверхностей выражается в прилипании, схватывании, свариваемости частиц материалов. Такой вид износа называется адгезионным.

Способность атомов одного тела проникать (диффундировать) в другое тело, находящееся с ним в контакте, обусловливает третий вид износа — диффузионный износ.

На характер износа инструментов влияют физико-механические свойства как инструментального, так и обрабатываемого материала, режимы резания и другие условия обработки.

Износ по задней поверхности обычно наблюдается у инструментов, срезающих сравнительно малую толщину (до 0,15 мм) материала. Его обычно принято характеризовать высотой площадки износа h₃ (см. рис., а), которую измеряют при помощи лупы с 20-кратным увеличением.

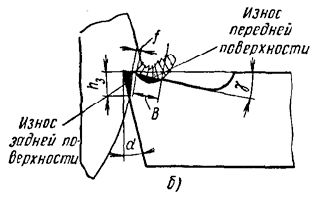

Одновременный износ по задней и передней поверхностям наблюдается на инструментах, работающих с малыми или средними скоростями резания при толщинах срезаемого слоя больше 0,10 мм. На передней поверхности образуется вогнутая площадка — лунка с шириной В (см. рис., б). Лунка обычно не примыкает непосредственно к режущей кромке, так как часто поверхность шириной f (рис., б) предохраняется от износа наростом. При резании твердосплавными инструментами нарост обычно не наблюдается, и поэтому износ происходит по всей контактной площадке, начиная от режущей кромки.

Рис. Характерные виды износа режущей части инструментов: а — износ только задней по поверхности, б - износ задней и передней поверхностей, в — износ только передней поверхности
