Основной инструмент для ручной ковки

Категория:

Наковальня представляет собой массивную металлическую опору, на которой куют заготовки. По конструкции различают безрогие, однорогие и двурогие наковальни. Размеры и масса наковален регламентируются стандартами: безрогих по ГОСТ 11396—75, однорогих по ГОСТ 11397—75, двурогих по ГОСТ 11398—75 и однорогих консольных по ГОСТ 11399—75. Все наковальни рекомендуется изготовлять из стали 45Л с последующей обработкой наличников и рогов до твердости НВ 340 ... 477. Масса наковален: безрогих 96 ... 200 кг, однорогих 70 ... 210 кг, двурогих 100... 270 кг, однорогой консольной 95 кг.

Кузнечная наковальня

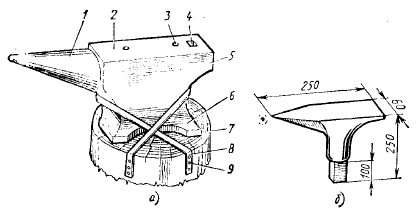

Наиболее распространена и удобна для ручной ковки однорогая наковальня. Рог 1 предназначен для гибки заготовок под различными углами и ковки поковок в виде колец. Наличник 2 является основной рабочей или опорной поверхностью наковальни. На опорной поверхности расположены три сквозных отверстия. Два круглых отверстия 3 диаметром 15 мм предназначены для пробивки отверстий в поковках и квадратное 4 размером 35x35 мм — для установки в него подкладного инструмента и приспособлений. Хвост 5 в виде выступа с прямыми углами предназначается для гибки заготовок под углом 90°. Лапы 6 используют для крепления наковальни.

Опорный инструмент

Опорный инструмент

Наковальня устанавливается на массивную чугунную или деревянную опору 7 диаметром не менее 60 мм и высотой 900 ... 1000 мм и закрепляется на этой опоре хомутами 8 и костылями 9. Нижнюю часть деревянной опоры закапывают в землю на расстоянии 1,0 ... 1,5 м от горна. Рог наковальни должен находиться слева от кузнеца, стоящего спиной к горну. Расстояние от пола до наличника определяется ростом кузнеца и обычно равно 700 ... 800 мм. Правильной считается такая установка наковальни, когда стоящий кузнец будет касаться наличника кончиками слегка согнутых пальцев при опущенной руке.

Шперак (ГОСТ 11400—75) представляет собой маленькую наковальню, выполненную из стали марки 45 с твердостью рабочей части HRC 41,5 ... 46,5. Масса шперака обычно бывает не более 4 кг. Основные размеры шперака показаны на рисунке. Шперак устанавливают в квадратное отверстие 4 наковальни и на нем куют мелкие поковки или детали.

Кувалда (двуручный боевой молот) предназначена для нанесения сильных ударов по заготовке, уложенной на наличнике наковальни, с целью получения поковки требуемой формы.
