Операции ручной ковки. Отрубка

При большой толщине заготовки, а также при повышенной твердости обрабатываемого металла делают не один надруб, а четыре, кантуя заготовку каждый раз на 90°. При отрубке полосовой заготовки под нее на наковальню кладут лист из мягкой стали, что предохраняет поверхность наковальни и режущую кромку зубила от повреждений.

Отрубка толстых полос в холодном состоянии — операция длительная и трудоемкая, инструмент часто выходит из строя и его надо регулярно восстанавливать. Отрубка же заготовок из легированных сталей в холодном состоянии недопустима, так как в них в местах внедрения инструмента образуются трещины, в дальнейшем приводящие к браку.

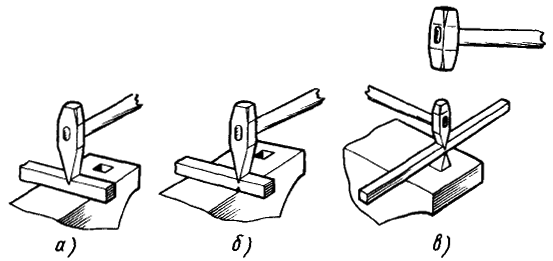

 Рис. 6.2. Отрубка квадратного прутка на наковальне (а, б) и с помощью подсечки (в)

Отрубка в горячем состоянии. Толстые и широкие полосы и прутки, а также заготовки из легированных сталей отрубают в горячем состоянии. Заготовки из углеродистых сталей перед отрубкой нагревают до температуры ~ 700°С (до светло-вишневого цвета каления), легированные и специальные сплавы - не ниже чем до 800 ° С. При более низкой температуре в процессе отрубки в торцах заготовки в месте внедрения зубила возникают значительные напряжения, которые могут привести к образованию трещин. При дальнейшей обработке эти трещины могут перейти в тело детали, приводя к браку, а возможно, и к поломке детали в процессе ее эксплуатации.

При горячей отрубке нагретую заготовку клещами укладывают на наличник наковальни (см. рис. 6.2,а), а зубило устанавливают строго вертикально на место отрубки. Молотобоец несколькими ударами выполняет операцию надрубки, внедряя кузнечное зубило на 3/4 толщины заготовки. Затем заготовку кантуют на 180 °, зубило устанавливают вертикально против надруба и ударами кувалды отделяют от заготовки часть нужной длины. Перед последним ударом заготовку следует переместить на край наковальни (см. рис. 62, б). Отрубку заготовок больших сечений ведут равномерно со всех сторон; после необходимого количества ударов кувалдой заготовку поворачивают.
