Операции ручной ковки - осадка

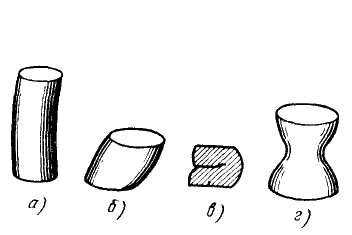

Рис. 4. Виды дефектов при осадке:

а - продольный изгиб, б — косогранность, в - зажим, г - рюмкообразность

Дефекты при осадке и высадке. Нарушение технологических режимов обработки и приемов деформирования ведет к появлению следующих дефектов: изгиб заготовки; косогранность; двойная бочкообразность формы; рюмкообразность; складки; зажимы; трещины-

Дефект в виде продольного изгиба (рис. 4, а) появляется чаще всего в том случае, если длина осаживаемой части заготовки превышала 2,5 ее диаметра и при осадке заготовку не поворачивали вокруг продольной оси. Заготовка может изгибаться также в том случае, когда она неравномерно прогрета по сечению и когда ее не правят при появлении изгиба, а продолжают осаживать.

Косогранность (рис. 4, б) является результатом интенсивной осадки чрезмерно высокой заготовки (высота более 2,5 диаметра), когда удары кувалдой наносились не по центру торца, а заготовка в процессе осадки не поворачивалась вокруг продольной оси и не правилась при появлении изгиба.

При невнимательной работе на поковке могут появиться такие дефекты, как зажимы, представляющие собой складки на боковой стороне поковки (рис. 4, в). Зажимы образуются при продольном изгибе заготовки, если запаздывают с правкой ее изогнутой части. Образовавшийся зажим ликвидировать очень трудно, а в некоторых случаях это сделать вообще не удается.

Дефект в виде рюмкообразности (рис. 4, г) появляется при неравномерном нагреве по длине и сечению осаживаемой заготовки, а также при слабых ударах по торцу последней.

Продольные трещины возникают из-за расслоения волокон, которое происходит при недостаточном нагреве заготовки и неравномерном распределении температуры по ее объему. Трещины являются наиболее опасным дефектом, поскольку они не во всех случаях могут быть обнаружены на поковке. Поэтому (особенно при ковке легированных сталей) необходимо строго следить за правильностью нагрева заготовки, т. е. за температурой и равномерностью ее распределения по объему заготовки.

Безопасность труда. При выполнении операции осадки следует быть особенно осторожным при первых ударах кувалдой по заготовке, так как исходная заготовка, имеющая большую высоту, а иногда и неровные торцы, может вылететь из-под кувалды и нанести травму работающим (особенно это возможно при осадке недогретой заготовки). Кроме того, во время осадки по заготовке наносят наиболее сильные удары кувалдой и при недостаточно устойчивой заготовке инструмент, как ударный, так и подкладной, может вылететь в произвольном направлении. Это следует иметь в виду и быть осторожным.

Юсипов З.И., Ляпунов Н.И Ручная ковка: Учеб. Для ПТУ
