Кузнечный инструмент для ковки на молотах

Категория:

Накладной инструмент для ковки металла на молотах имеет головку (затылок), по которой наносятся удары верхним бойком, и нижнюю рабочую часть в виде лезвия или поверхности требуемой формы (рис. 2). Ручки для этого инструмента отковывают из низкоуглеродистой стали (до 0,25% углерода) в виде прутков и заковывают их в тело инструмента, а иногда отковывают из целого куска металла вместе с инструментом.

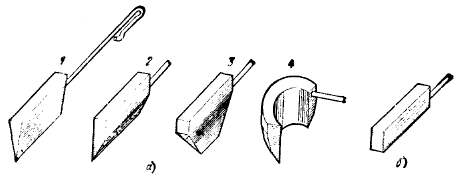

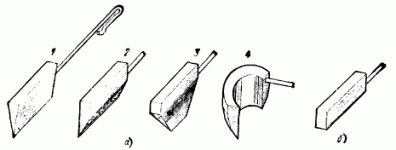

Рис. 2. Инструмент для отрубки металла

Кузнечные топоры (ГОСТ 11429—75 ... ГОСТ 11432—75) предназначены для выполнения операции рубки горячего металла на молотах. По форме топоры (рис. 2, а) могут быть двусторонние 1, имеющие в разрезе лезвия вид равнобедренной трапеции, односторонние 2 с видом прямоугольной трапеции в разрезе лезвия, трапециевидные 3, имеющие вид сбоку и в сечении лезвия в форме равнобедренной трапеции, полукруглые 4 (фасонные) топоры, имеющие изогнутое лезвие по кругу с видом прямоугольной трапеции в разрезе лезвия. Изготовляют топоры по ГОСТ 11429—75... ГОСТ 11432—75 из стали 35ХМ с закалкой до твердости HRC 43,5 ... 47,5. Масса топоров с ручками 0,55 ... 27,02 кг.

Обсечки (рис. 2, б) предназначены для наращивания топоров по высоте при рубке заготовок, имеющих размеры больше высоты топора, для прорубки перемычек и удаления заусенцев после рубки. Изготовляют обсечки в соответствии с ГОСТ 11433—75 из стали 35ХМ с закалкой до твердости HRC 43,5 ... 47,5. Масса обсечек 0,6 ... 53,4 кг.

Рис. 3. Пережимки

Пережимки (рис. 3) предназначены для получения односторонних или двусторонних местных углублений (пережимов) в заготовке с целью последующего образования уступов, выступов, выемок и облегчения протяжки и разгонки заготовки.

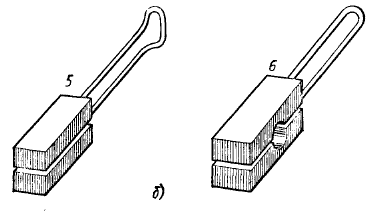

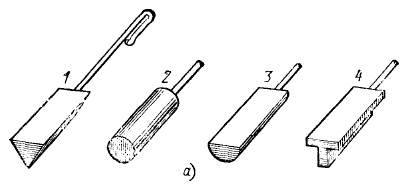

В соответствии с ГОСТ 11425—75 изготовляют треугольные равносторонние пережимки 1 из стали 45 и закаливают до твердости HRC 36,5 ... 41,5. Масса 0,38 ... 20 кг. Кроме того, применяют односторонние пережимки (рис. 3, а) с круглым 2, полукруглым 3, Т-образным 4 и другими сечениями, двусторонние (рис. 3, б): пережимка 5 — для получения прямоугольного пережима, пережимка 6 — для круглого пережима и другие.
