Кузнечные горны

Стационарные горны закрытого типа, работающие на твердом топливе, имеют достаточно высокий коэффициент полезного действия. Их применяют для нагрева мелких заготовок, концов заготовок резцов державок и других заготовок на детали массового производства. Поэтому в кузницах их практически не применяют.

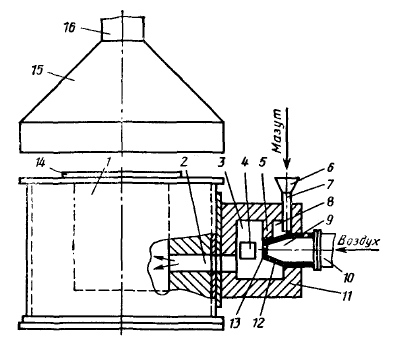

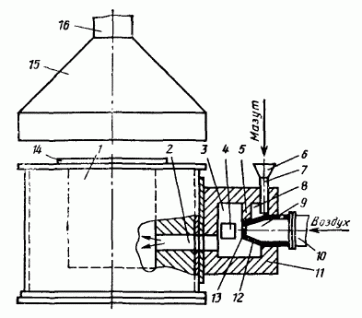

Рис. 4. Горн, работающий на жидком топливе

Горн, работающий на жидком топливе, представляет собой компактное нагревательное устройство, состоящее из камеры нагрева 1 с крышкой 14 (рис. 4) и камеры сгорания 3, называемой также топочной камерой. Обе камеры изготовляют сваркой из листовой стали и выкладывают изнутри огнеупорным материалом 11. Воздух для поддержания горения топлива подается в топочную камеру из воздухопровода 10 через конусный наконечник 9 с отверстиями 12 и 13 на торце и в нижней части его. Мазут или нефть через воронку 6 и трубку 7 поступает в камеру 8, ограниченную козырьком 5, а затем стекает по наклонной поверхности наконечника 9, попадает в топочную камеру, где подхватывается струями воздуха, распыляется и сгорает. Для розжига смеси топлива с воздухом в топочной камере имеется окно 4, плотно закрывающееся крышкой. Газообразные продукты, образовавшиеся в результате горения, имеют температуру 1350... 1400 °С. Они поступают в камеру нагрева через канал 2 и нагревают заготовки, уложенные в этой камере. В таком горне в качестве топлива чаще всего используется мазут, так как он дешевле нефти и не уступает ей по теплотворной способности. Продукты горения через зонт 15 и трубу 16 отводятся в атмосферу.

Горн на жидком топливе разжигают постепенно. В окно 4 вводят горящий факел и, медленно открывая заслонку на воздухопроводе, подают слабую струю воздуха, а затем небольшое количество мазута. По мере разогрева топочной камеры подачу воздуха и мазута постепенно увеличивают и разогревают горн до требуемой температуры. Количество подаваемого воздуха и мазута должно быть таким, чтобы было хорошее распыление мазута и перемешивание его с воздухом.

Шмаков В.Г. Кузница в современном хозяйстве
