Гибка

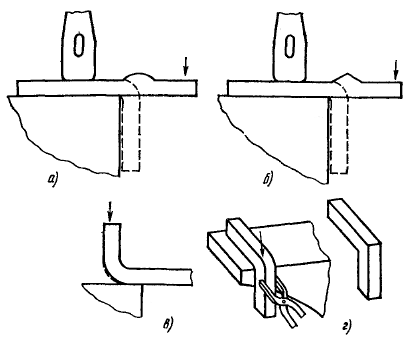

Рис 5. Способы устранения утяжки в заготовках после гибки

Заготовки с короткими загнутыми концами целесообразно сначала изгибать, а затем набрать металл в требуемом месте (рис. 5, в) и выправить поковку. На рис. 5, е показан последний переход, называемый «протяжкой угла», при получении поковки с острым углом.
Гибку труб можно выполнять как в холодном, так и в горячем состояниях. Для этого применяют различные приспособления. Наиболее распространенное из них показано на рис. 6. Трубу 5 вставляют в приспособление так, чтобы продольный шов трубы оказался снизу или сверху, а не с наружной или внутренней стороны подлежащего изгибу участка. Трубу зажимают хомутом 2 и при помощи поводка 4 с ручкой 6 огибают подвижным роликом 1 вокруг неподвижного полуролика 3. Ролики имеют желоба, равные диаметры трубы, а радиус неподвижного полуролика должен быть равен радиусу изгиба трубы. Меняя ролик и расстояние между ними, можно гнуть трубы различных диаметров и с разными радиусами изгиба их.

Рис. 6. Приспособление для гибки труб

Дефекты при гибке заготовок.

Утяжка приводит к искажению формы поковки и уменьшению прочности будущей детали. Способы устранения утяжки рассмотрены выше.

Трещины на наружной стороне поковки получаются в результате гибки металла в охлажденном или холодном состоянии, когда металл потерял требуемую для ковки пластичность.

Складки на внутренней стороне поковки являются концентраторами напряжений и уменьшают прочность, поэтому при гибке необходимо следить, чтобы такие складки не образовывались.

Неточные размеры получаются из-за неточного определения длины заготовки. Поковки с меньшими размерами идут в брак, а с большими требуют дополнительной операции отрубки. Поэтому длину заготовок, подлежащих операции гибки, следует определять как можно точнее. Если поковка не одна, то на первой же поковке необходимо уточнить все размеры.

Шмаков В.Г. Кузница в современном хозяйстве
