Гибка

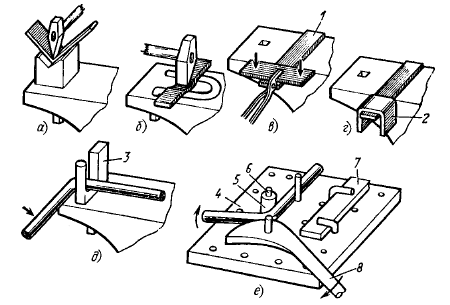

Рис. 3. Способы гибки заготовок с применением приспособлений

Гибку фасонных профилей, например гибку углового проката полкой внутрь (рис. 4, а), выполняют следующим образом. Сначала вырубают одну полку в угловом прокате 1. Затем, пользуясь шаблоном 2, вставленным хвостовиком в квадратное отверстие наковальни, и скобой 3, вставленной в отверстие шаблона, выполняют гибку углового проката полкой внутрь. Гибку углового проката больших размеров по шаблону можно выполнить с любым радиусом изгиба (рис. 4, б). Для этого шаблон 4 хвостовиком устанавливают в квадратное отверстие наковальни. Затем нагретый угловой прокат 5 устанавливают на шаблон и закрепляют скобой 6. После этого по прокату наносятся удары кувалдой и пригибают к шаблону. При этом на верхней полке углового проката образуются складки. Эти складки выглаживают плоской гладилкой. После отделки изогнутой части проката скоба 6 переставляется (или ставится дополнительная скоба) ближе к неотогнутой части проката и изгиб его продолжается. Гибку углового проката полкой наружу также выполняют с помощью шаблона и скобы. Получающуюся утяжку на наружной полке (рис. 4, в) выравнивают за счет утоньшения наружной полки в месте изгиба или наварки дополнительного металла, если толщину полки требуется сохранить.

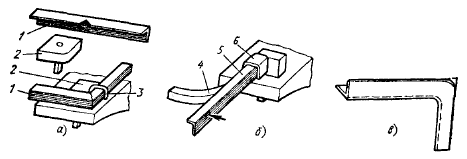

Рис. 4. Способы гибки профильного проката

Утяжку, получающуюся при гибке, можно устранить до или после гибки. До гибки получают утолщение на заготовке со стороны, которая после гибки будет наружной. Такое утолщение может быть получено высадкой в месте изгиба заготовки. Для этого требуемый участок нагревают до температуры начала ковки, затем одним концом вертикально ударяют о наковальню или толстую металлическую плиту. При этом нагретое место осаживается. Подобную высадку можно получить, если заготовку одним концом упереть в боковую часть наковальни и, удерживая ее в этом положении, по торцу другого конца наносить удары кувалдой. После этого надо выправить высаженную часть до требуемой формы. Такую заготовку нагревают и кладут на наличник наковальни, сверху ставят кувалду, ударами молотка или кувалды изгибают заготовку на требуемый угол (рис. 5, а) и правят ее до заданных размеров. Если наружная сторона в месте изгиба должна быть не закругленной, а угловой, то форму высадки следует оформить треугольной (рис. 5, б).
