Гибка

Гибкой образуют или изменяют углы между частями заготовки или придают ей криволинейную форму. Гибке подвергают заготовки из круглого, прямоугольного и фасонного проката, при этом требуются относительно небольшие усилия и поэтому его изгибают как в холодном, так и в горячем состояниях.

В холодном состоянии изгибают гонкие полосы и прутки с круглыш и прямоугольным сечением. При этом слои металла (рис. 1), оказавшиеся внутри изогнутой поверхности заготовки, сжимаются, а слои, расположенные ближе к наружной поверхности, растягиваются. Слишком резкий переход изгиба, от одной части заготовки к другой может привести к разрыву наружных слоев заготовки. Поэтому для различных профилей и материалов радиус изгиба R (рис. 1, а) ограничивается в меньшую сторону. Например, для сталей он должен быть не менее 0,65 ... 1,35 толщины или диаметра. Меньшие значения принимают для более мягких (пластичных) сталей, а большие - для хрупких. Чем больше будет радиус изгиба, тем меньше сжимаются внутренние и растягиваются наружные слои заготовки.

Следует иметь в виду, что после холодной гибки заготовки обладают упругой деформацией и как бы стремятся распрямиться. Это явление называют пружинением. Поэтому заготовки следует изгибать несколько больше, чем требуется, чтобы после прекращения нагрузки они приняли необходимую форму.

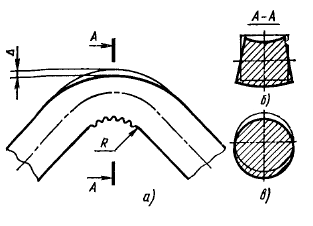

Рис. 1. Искажение

формы сечения

заготовки при гибке

Гибка в горячем состоянии также вызывает сжатие слоев внутри изогнутой поверхности заготовки и растяжение слоев, расположенных ближе к наружной поверхности. Так как в горячем состоянии металл имеет сопротивляемость в десятки раз меньше, то в зоне изгиба сжатие приводит к увеличению площади поперечного сечения, а растяжение - к ее уменьшению, т.е. при гибке наблюдается сложное изменение формы сечения заготовки в зоне изгиба.

При гибке квадратного или круглого прутка наружные слои как бы утягиваются внутрь на величину ∆ (рис. 1, а), а внутренние слои как бы выходят за пределы первоначального сечения (рис. 1, б, в) и могут формироваться в виде грубых складок (рис. 1, а). При этом форма сечения для квадратного прутка будет изменяться, как показано на рис. 1, б. Если изгибается круглый пруток, то форма его сечения из круга превращается в овал (рис. 1, в).

Технологический процесс гибки должен быть таким, при котором в наружных слоях заготовки не появлялись бы трещины, а внутренние слои не собирались в грубые складки.
