Элементы резцов

Оптимальные геометрические параметры инструмента зависят от конкретных условий обработки. Нельзя установить какую-то одну, пригодную для всех случаев, форму рабочей части инструмента. Поэтому заточнику режущего инструмента, как и любому работнику, имеющему дело с механической обработкой деталей, очень важно уяснить основные принципиальные положения по выбору важнейших геометрических параметров.

Передний угол может колебаться у различных инструментов и очень широких пределах — от —25 до +30°. В большинстве случаев используют инструменты с положительными значениями переднего угла, так как обычно при увеличении переднего угла облегчается процесс срезания стружки и уменьшается сила резания. С другой стороны, увеличение переднего угла приводит к уменьшению угла заострения, что вызывает снижение прочности режущей части инструмента, ухудшает отвод тепла в тело инструмента, вызывает опасность выкрашивания режущей кромки, особенно при использовании твердых и хрупких инструментальных материалов.

Для упрочнения режущей кромки, предохранения ее от выкрашивания, особенно при большой величине срезаемого слоя, заготовках с неравномерной толщиной припуска, а также при прерывистом резании, приходится выбирать передний угол отрицательным на всей передней поверхности или ее некоторой части, примыкающей к режущей кромке (ленточке). Однако использовать отрицательные значения переднего угла следует только в тех случаях, когда это действительно необходимо.

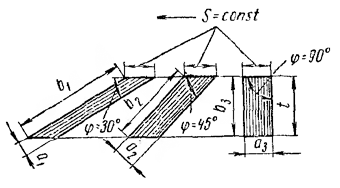

Изменение размеров срезаемого слоя материала при продольном точении резцами с различными главными углами в плане

Задний угол в основном предназначен для обеспечения свободного перемещения инструмента по обрабатываемой поверхности и уменьшения трения и износа по задней поверхности инструмента. Увеличение заднего угла до определенного предела, особенно при срезании тонких стружек, способствует повышению стойкости инструмента, уменьшению шероховатости обработанной поверхности. В то же время увеличение заднего угла приводит к уменьшению угла заострения, а следовательно, к ослаблению режущей кромки (иногда к ее выкрашиванию) и преждевременному выходу инструмента из строя. Поэтому задний угол следует выбирать в зависимости от условий работы инструмента.
