Главным передним углом γ (гамма) называют угол между следом плоскости, перпендикулярной к плоскости резания, и касательной к передней поверхности в рассматриваемой точке режущей кромки.

Углом заострения β (бета) называется угол между следами передней и главной задней поверхностью.

Углом резания δ (дельта) называется угол между следами передней поверхности и плоскости резания.

В вспомогательной секущей плоскости, проведенной перпендикулярно к проекции вспомогательной режущей кромки на основную плоскость, также различают вспомогательные задний угол α₁ (альфа один) и вспомогательный передний угол γ₁ (гамма один).

В основной плоскости измеряются углы в плане.

Главным углом в плане φ (фи) называется угол между проекцией главной режущей кромки на основную плоскость и направлением подачи.

Вспомогательным углом в плане φ₁ (фи один) называется угол между проекцией вспомогательной режущей кромки на основную плоскость и направлением подачи.

Углом при вершине в плане ε (эпсилон) называется угол между проекциями режущих кромок па основную плоскость.

Угол главной кромки λ (ламбда) называется угол в плоскости, перпендикулярной основной плоскости, и заключенный между главной режущей кромкой и линией, проведенной через вершину резца параллельно основной плоскости. Если режущая кромка параллельна основной плоскости, то этот угол равен нулю. Если на главной режущей кромке вершина резца является наинизшей точкой, то этот угол считается положительным. Когда вершина резца является наивысшей точкой, угол приобретает отрицательное значение.

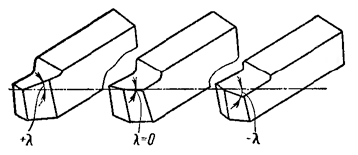

Изменение знаков угла λ, наклона главкой режущей кромки

Геометрические параметры режущей части инструмента оказывают существенное влияние на процесс резания, качество обработки, ее производительность и экономичность.
