Элементы резцов

Категория:

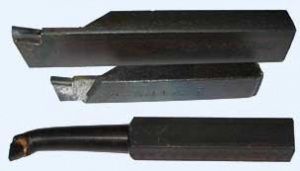

Наиболее простой и распространенный вид режущего инструмента — резец. Он состоит из двух частей: рабочей части (головки) и стержня (тела), предназначенного для закрепления резца о резцедержателе. Основными элементами рабочей части резца являются передняя поверхность, по которой сходит стружка, задняя поверхность, обращенная к обрабатываемой заготовке, главная и задняя вспомогательная. Пересечение этих поверхностей образует соответственно главную режущую кромку, вспомогательную режущую кромку и вершины резца.Токарные резцы

Вершина резца представляет собой сопряжение режущих кромок и часто выполняется по радиусу, обычно в пределах от 0,1 до 2 мм.

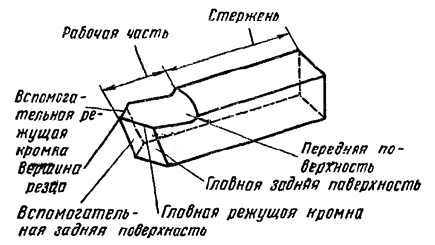

Важнейшие части и элименты резца

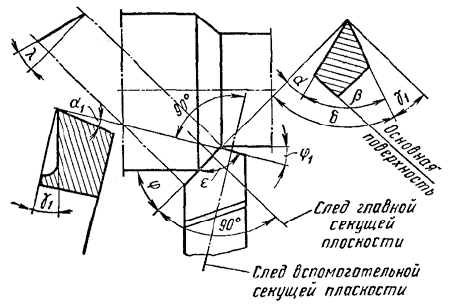

Определение углов резца в главной и вспомогательной секущих плоскостях

Главные углы у резцов измеряются в главной секущей плоскости, которая перпендикулярна к проекции главной режущей кромки на основную плоскость.

Главным задним углом α (альфа) называют угол (см. рис) между следом плоскости резания и касательной к главной задней поверхности резца в рассматриваемой точке режущей кромки.
